Victron Lynx Distributor (M10)
Descriere
DISTRIBUÈšIE DC MODULARÄ‚ CU PROTECÈšIE PE PATRU CIRCUITE

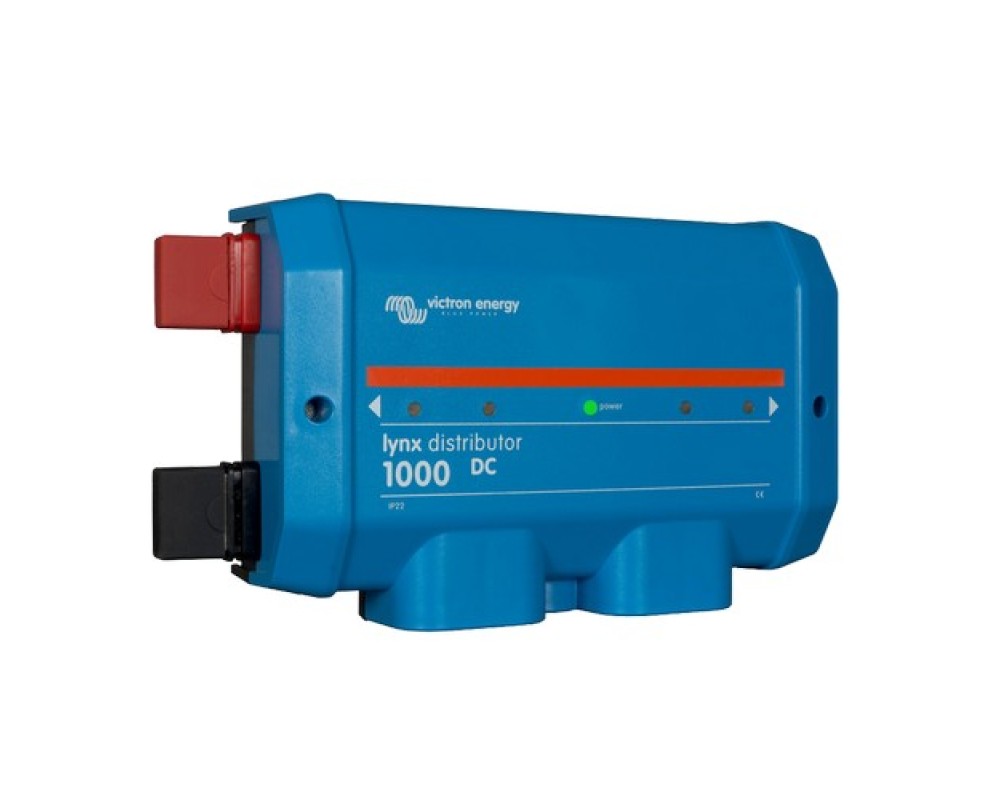

Victron Energy Lynx Distributor (M10) este un modul de distribuție pentru sisteme de curent continuu, prevăzut cu bare colectoare pozitivă și negativă și patru conexiuni protejate individual prin siguranțe MEGA. Indicatoarele LED frontale permit identificarea rapidă a stării fiecărei siguranțe, iar construcția modulară facilitează integrarea în sistemul Victron Lynx.
Pe scurt: distribuie până la patru circuite DC prin siguranțe MEGA separate, suportă 1.000 A continuu și poate transmite starea siguranțelor către un Lynx Smart BMS compatibil.
De ce merită ales
Patru circuite protejateFiecare conexiune pozitivă dispune de propria poziție pentru siguranță MEGA și de o conexiune negativă corespunzătoare.
Diagnosticare vizualăPatru indicatoare LED semnalizează starea siguranțelor și simplifică localizarea unui circuit întrerupt.
Capacitate de 1.000 ABarele colectoare sunt dimensionate pentru un curent nominal continuu de 1.000 A în sisteme de 12, 24 sau 48 V.
Integrare modulară M10Se interconectează cu modulele Lynx prevăzute cu îmbinări M10, pentru extinderea ordonată a distribuției DC.
Exemple de utilizare
- ✓Distribuția energiei către un invertor/încărcător, un regulator solar și alte echipamente DC.
- ✓Organizarea circuitelor de putere în instalații off-grid, sisteme fotovoltaice cu stocare și surse de rezervă.
- ✓Realizarea unei distribuții DC modulare în ambarcațiuni, autorulote și vehicule speciale.
Important: denumirea M10 se referă la îmbinările barelor colectoare dintre modulele Lynx; conexiunile cablurilor și ale siguranțelor sunt M8. Siguranțele MEGA nu sunt incluse și trebuie alese în funcție de tensiunea sistemului, cabluri și curentul fiecărui circuit. Circuitul de detectare a siguranțelor necesită alimentare prin cablul RJ10 de la un Lynx Smart BMS, de la un Lynx Shunt VE.Can sau de la o sursă externă adecvată. Transmiterea datelor despre siguranțe este disponibilă numai împreună cu un Lynx Smart BMS compatibil.
Caracteristici principale

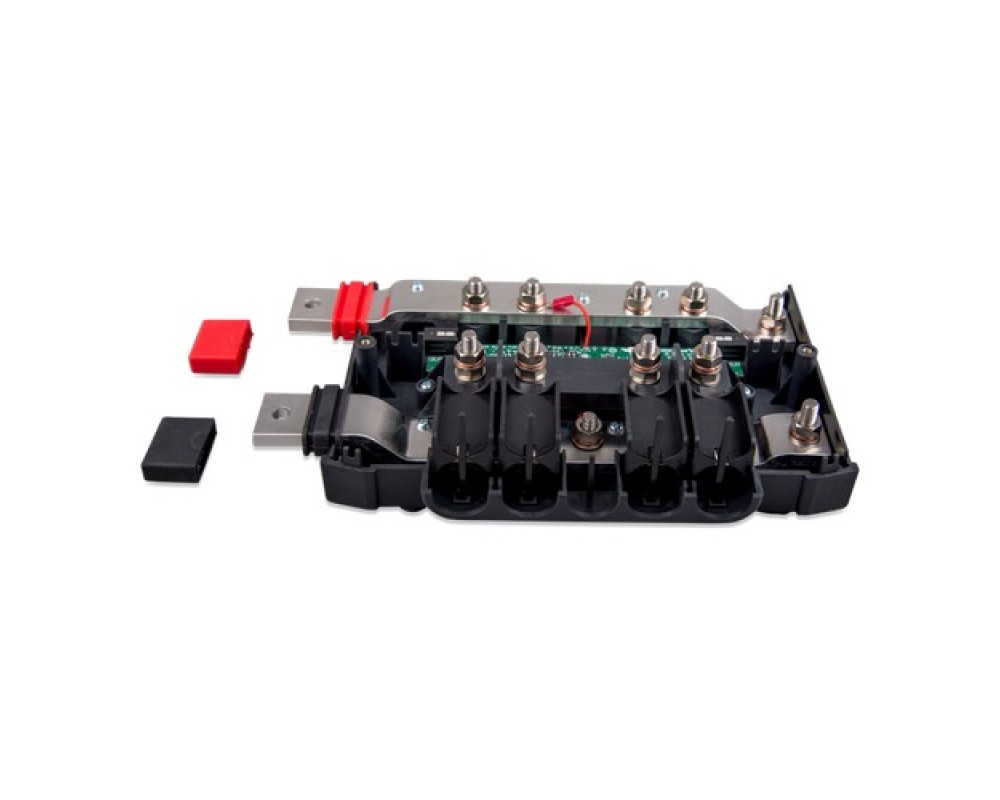

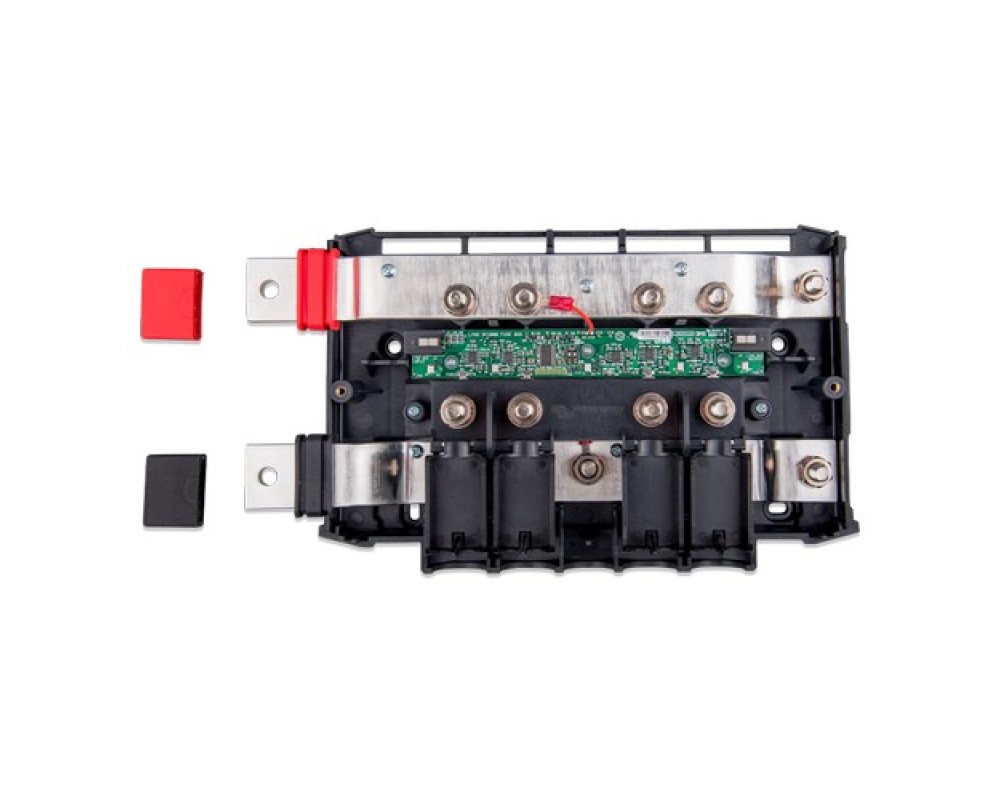

- ✓Bară colectoare pozitivă cu patru conexiuni protejate prin siguranțe și monitorizare individuală.
- ✓Bară colectoare negativă cu patru conexiuni și punct dedicat pentru împământare.
- ✓Patru poziții compatibile cu siguranțe MEGA pentru protejarea circuitelor DC.
- ✓Un indicator LED de funcționare și patru indicatoare LED pentru starea siguranțelor.
- ✓Cablu RJ10 de 40 cm inclus, utilizat pentru alimentare și, cu Lynx Smart BMS, pentru comunicație.
- ✓Integrare în sisteme nominale de 12, 24 sau 48 V DC.
Specificații tehnice
| Producător | Victron Energy |
|---|
| Model | Lynx Distributor (M10) |
|---|
| Tip produs | Modul de distribuție DC cu monitorizarea siguranțelor |
|---|
| Interval de tensiune | 9–60 V DC |
|---|
| Tensiuni nominale acceptate | 12, 24 sau 48 V DC |
|---|
| Curent nominal | 1.000 A DC continuu |
|---|
| Circuite protejate | 4 |
|---|
| Tip siguranțe | MEGA; 36 V pentru sisteme de 12/24 V, respectiv 58 V pentru sisteme de 48 V |
|---|
| Îmbinări între module | M10 |
|---|
| Conexiuni cabluri și siguranțe | M8 |
|---|
| Cablu de alimentare/date | RJ10, 40 cm, inclus |
|---|
| Material bare colectoare | Cupru cositorit, 8 × 30 mm |
|---|
| Material carcasă | ABS |
|---|
| Grad de protecție | IP22 |
|---|
| Temperatură de funcționare | −40°C până la +60°C |
|---|
| Dimensiuni | 290 × 170 × 80 mm |
|---|
| Greutate | 2,2 kg |
|---|
| SKU / cod producător | LYN060102010 |
|---|
Conținutul pachetului
- ✓1 × modul Victron Energy Lynx Distributor (M10).
- ✓1 × cablu RJ10, lungime 40 cm.
Dimensionarea siguranțelor, a cablurilor și a conexiunilor trebuie realizată în funcție de curentul fiecărui circuit și de cerințele instalației. Curentul total care traversează modulul nu trebuie să depășească 1.000 A continuu.
EAN: 8719076057628
SKU: LYN060102010
