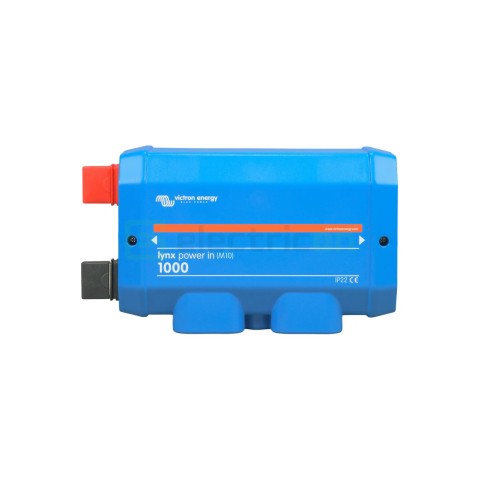

Victron Lynx Power In (M10)
Descriere
DISTRIBUÈšIE DC MODULARÄ‚ PENTRU PATRU CONEXIUNI
Victron Energy Lynx Power In (M10) este un modul cu bare colectoare pozitivă și negativă, destinat conectării a până la patru baterii, consumatori sau încărcătoare într-un sistem DC. Poate fi utilizat individual sau integrat într-un ansamblu modular Victron Lynx cu îmbinări M10.
Pe scurt: centralizează patru conexiuni de putere pe bare comune pozitivă și negativă, suportă 1.000 A DC continuu și permite extinderea unui sistem Lynx M10.
De ce merită ales
Patru conexiuni DCPermite conectarea a patru baterii, consumatori sau încărcătoare la aceleași bare colectoare.
Distribuție bipolarăIntegrează bare separate pentru conductoarele pozitive și negative, precum și un punct de masă.
Capacitate de 1.000 AEste dimensionat pentru un curent nominal de 1.000 A DC continuu în sisteme de 12, 24 sau 48 V.
Integrare modulară M10Se interconectează pe ambele laturi cu modulele Lynx prevăzute cu îmbinări M10.
Exemple de utilizare
- ✓Centralizarea conexiunilor pentru până la patru baterii montate în paralel; Victron recomandă lungimi identice ale cablurilor fiecărei baterii.
- ✓Conectarea organizată a unui invertor/încărcător, a unui regulator solar și a altor echipamente DC.
- ✓Extinderea distribuției DC în instalații off-grid, ambarcațiuni, autorulote și vehicule speciale.
Important: Lynx Power In nu include siguranțe, suporturi pentru siguranțe, monitorizare sau funcție BMS. Toate bateriile, încărcătoarele și sarcinile conectate trebuie protejate extern cu siguranțe corect dimensionate. La această versiune, îmbinările dintre module sunt M10, însă conexiunile pentru cabluri sunt M8; modulele Lynx M10 nu se conectează direct la modulele M8.
Caracteristici principale

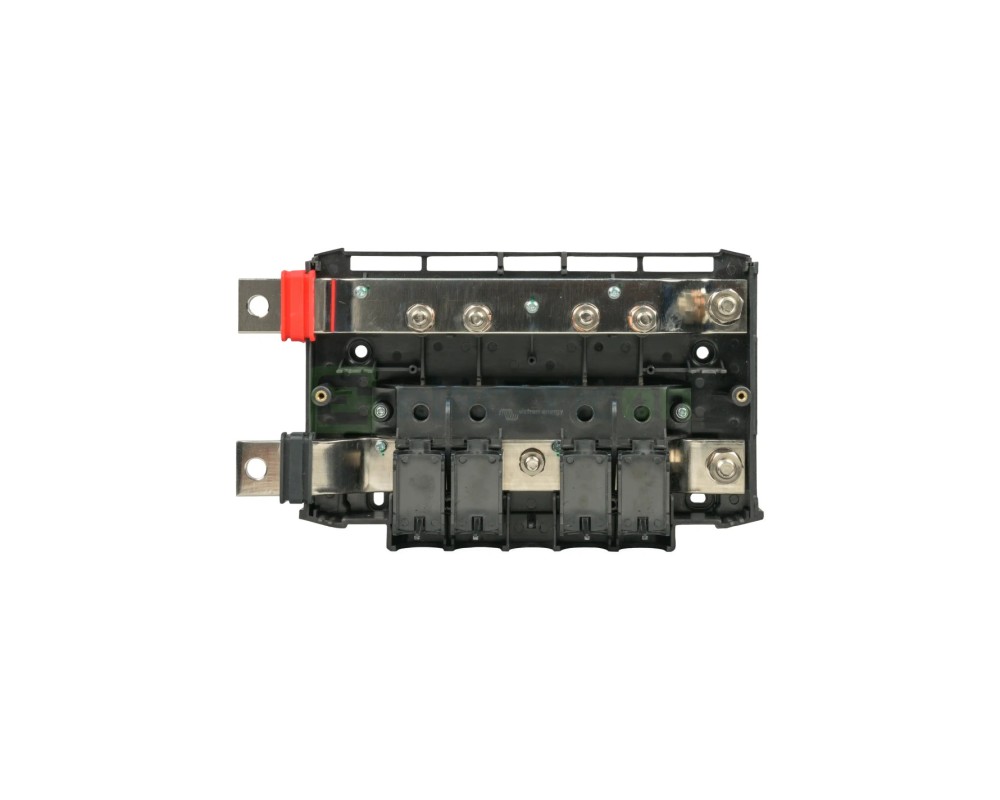

- ✓Bară colectoare pozitivă și bară colectoare negativă, fiecare cu patru conexiuni DC.
- ✓Punct dedicat pentru legarea la masă, atunci când schema instalației impune această conexiune.
- ✓Bare colectoare din cupru cositorit, cu secțiunea de 8 × 30 mm.
- ✓Compatibil cu sisteme de 12, 24 și 48 V DC, în intervalul de funcționare 9–60 V DC.
- ✓Poate fi folosit ca modul independent sau ca parte a sistemului de distribuție Victron Lynx.
Specificații tehnice
| Producător | Victron Energy |
|---|
| Model | Lynx Power In (M10) |
|---|
| Tip produs | Modul cu bare colectoare pentru distribuție DC |
|---|
| Interval de tensiune | 9–60 V DC |
|---|
| Tensiuni nominale acceptate | 12, 24 sau 48 V DC |
|---|
| Curent nominal | 1.000 A DC continuu |
|---|
| Conexiuni DC | 4 conexiuni pozitive și 4 conexiuni negative |
|---|
| Îmbinări între module | M10 |
|---|
| Conexiuni pentru cabluri | M8 |
|---|
| Siguranțe integrate | Nu; protecția se realizează extern |
|---|
| Conexiune de masă | Da |
|---|
| Material bare colectoare | Cupru cositorit, 8 × 30 mm |
|---|
| Material carcasă | ABS |
|---|
| Grad de protecție | IP22 |
|---|
| Temperatură de funcționare | −40°C până la +60°C |
|---|
| Umiditate maximă | 95%, fără condens |
|---|
| Dimensiuni | 290 × 170 × 80 mm |
|---|
| Greutate | 2,1 kg |
|---|
| SKU / cod producător | LYN020102010 |
|---|
Cablurile și siguranțele externe trebuie dimensionate pentru curenții maximi ai circuitelor. Suma valorilor siguranțelor nu trebuie să depășească limita modulului sau limita celui mai slab modul Lynx din ansamblu.
EAN: 8719076057581
SKU: LYN020102010
