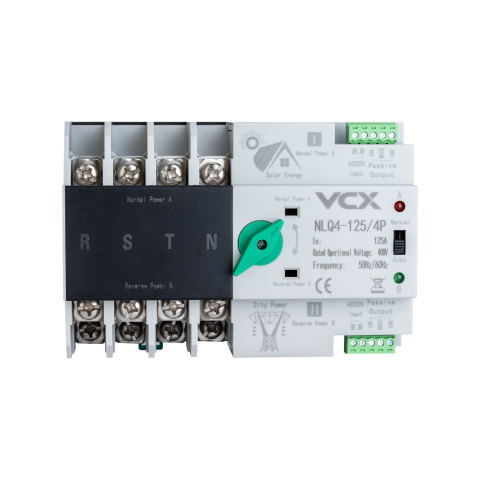

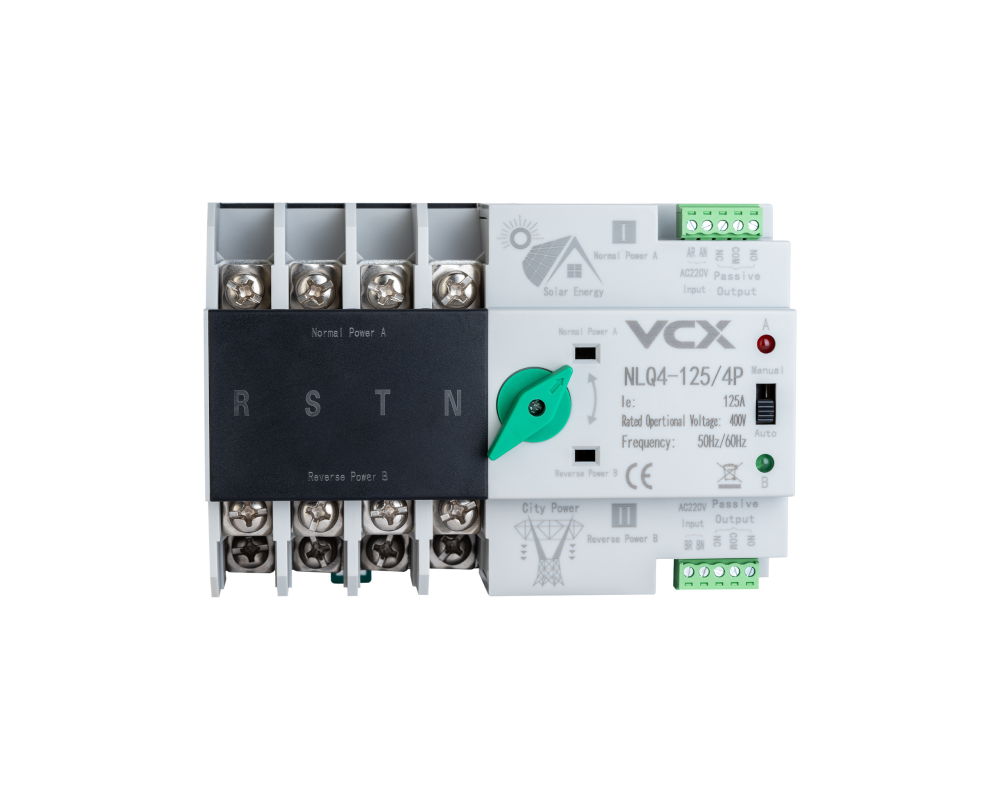

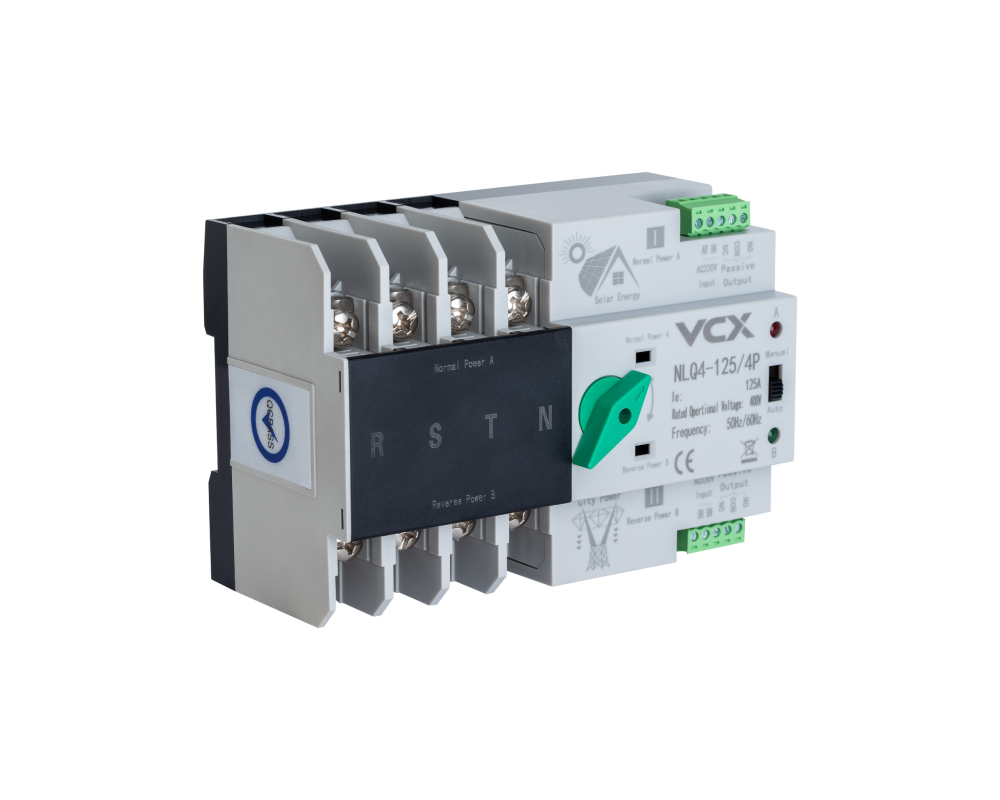

Comutator (ATS) VCX automat cu transfer dublu PV 125A 4P

Descriere

Comutator (ATS) VCX automat cu transfer dublu PV 125A 4P

Comutator automat cu transfer dublu PV NLQ4 125 4P 400V

Comutatorul automat cu transfer dublu este potrivit pentru sistemele de alimentare de urgență cu o frecvență de 50 sau 60 Hz și o tensiune nominală de 400 V AC.

Comutatorul este utilizat în principal pentru a testa dacă sursa principală de alimentare sau sursa de alimentare de urgență funcționează corect. Când sursa normală de alimentare se defectează, sursa de alimentare de urgență se conectează imediat, asigurând continuitatea alimentării, fiabilitatea și siguranța.

NLQ4 se caracterizează prin construcție solidă, conversie fiabilă, instalare și întreținere convenabile și durată lungă de viață.

Este utilizat pe scară largă în diverse situații în care nu se poate evita o pană de curent și poate fi acționat electric sau manual.

Curentul maxim atât pentru monofazat, cât și pentru trifazat este de 125 A

DATE TEHNICE:

Curent nominal Ie(A) – 125A

Tensiune de izolație Ui – AC 690V, 50Hz

Tensiune nominală Ue – AC400V, 50Hz

Categoria de utilizare – AC-31B

Număr de poli – 4P

Greutate – 0,7 kg

Durată de viață: Comutare automată 2000 / Comutare manuală 5000

Curent nominal de scurtcircuit Ig – 50 kA

Dispozitiv de protecție la scurtcircuit (siguranță) – RT16-00-63A

Tensiune nominală – 8 kV

rezistență – Tensiune nominală de comandă Us: AC 230 V/50 Hz; Condiții normale de funcționare: 85-110% Us

impuls – 2 relee, fiecare cu două seturi de contacte; capacitatea contactului traductorului: AC 220 V/50 Hz le=5y

Circuit de control – <50ms

Circuit auxiliar – <50ms

Timp de conversie al contactorului – <50ms

Timp de funcționare – <50ms

Secțiune transversală maximă a firului – 16 mm²

EAN: 5905440092583

SKU: NLQ4 125 4P
