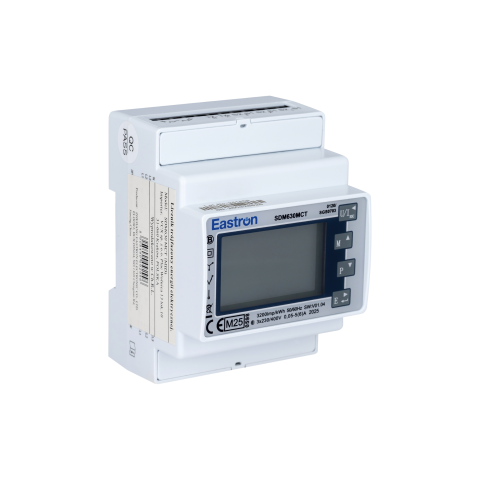

SMART METER EASTRON, de energie trifazat SDM630 MCT cu Modbus

Descriere

SMART METER EASTRON, de energie trifazat SDM630 MCT cu Modbus

SDM 630 MCT este un contor de electricitate trifazat, montat pe șină DIN, conceput pentru măsurarea precisă a consumului de energie și monitorizarea parametrilor electrici cheie. Dispozitivul funcționează cu transformatoare de curent (CT) de 1/5A și necesită o sursă de alimentare auxiliară de curent alternativ sau continuu.

Datorită interfeței RS485 Modbus RTU încorporate și ieșirilor în impulsuri, contorul permite citirea datelor de la distanță și integrarea cu sistemele de monitorizare și gestionare a energiei.

Caracteristici:

✔ Măsurarea energiei electrice și a multor parametri de rețea

✔ Suport pentru transformatoare de curent de 1/5A (acționate prin CT)

✔ Comunicație RS485 Modbus RTU

✔ Ieșiri în impulsuri

✔ Montare pe șină DIN

✔ Precizie și fiabilitate ridicate

Aplicații:

✔ Stații de încărcare pentru vehicule electrice (EV)

✔ Instalații fotovoltaice (PV)

✔ Sisteme de stocare a energiei

✔ Clădiri inteligente și automatizare a locuințelor

✔ Industrie, instalații comerciale, clădiri rezidențiale

DATE TEHNICE:

Tensiune și curent:

Tensiune AC (Un): 3×230/400V

Interval de tensiune: 100-276 V AC LN, max. 276V

Curent nominal (Iref): 172-480 V AC LL, max. 480V

Curent de intrare: 5A

Curent de intrare: 0,05-5(6)A, max. 6A

Rezistență la supracurent: 20Imax pentru 0,5S

Circuit de tensiune: < 2W/10VA

Circuit de curent: < 1VA

Frecvență: 50/60Hz

Sursă de alimentare auxiliară:

Interval de funcționare: 100-277 V AC

Interval de curent: ≤0,04

Consum: <10 W

Precizie:

Tensiune: 0,5% din intervalul maxim

Curent: 0,5% din valoarea nominală

Frecvență: 0,2% din frecvența medie

Factor de putere: 1% din unitate (0,01)

Putere activă (W): ±1% din intervalul maxim

Putere reactivă (VAr): ±1% din intervalul maxim

Putere aparentă (VA): ±1% din intervalul maxim

Energie activă (Wh): Clasa 1 IEC 62053-21

Energie reactivă (VARh): Clasa 2 IEC 62053-21

Distorsiune armonică totală: 1% până la 31

Timp de răspuns al semnalului: intrare în pas de 1 s, tipic, până la >99% din citirea finală, la 50 Hz.

Izolație:

Tensiune de rezistență la curent alternativ: 4KV timp de 1 minut

Tensiune de rezistență la impuls: 6KV

Mediu de funcționare:

Temperatură de funcționare: -40℃ până la + 70℃

Temperatură de depozitare și transport: -40°C până la 80°C

Temperatură de referință: 23℃ ± 2℃

Umiditate relativă: 0 – 95% fără condens

Categorie de instalare: CAT III

Altitudine de instalare: până la 2000 m deasupra nivelului mării

Clasă de protecție: II

Locație: mediu uscat

Timp de încălzire: 3 secunde

Mediu mecanic: M1

Mediu electromagnetic: E2

Mediu de instalare: montare pe perete sau rack

Grad de poluare: 2

Parametri mecanici:

Dimensiuni: 72 × 94,5 × 65 mm (l × Î)

Conformitate dimensiunilor: conform DIN 43880

Montare: pe șină DIN de 35 mm

Clasă de protecție a carcasei: IP51 (pentru utilizare în interior)

Material: auto-stingere, conform UL94 V-0

EAN: 5905440092996

SKU: SDM630MCT
