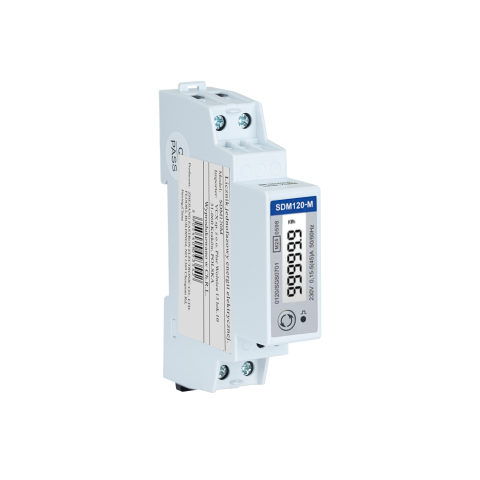

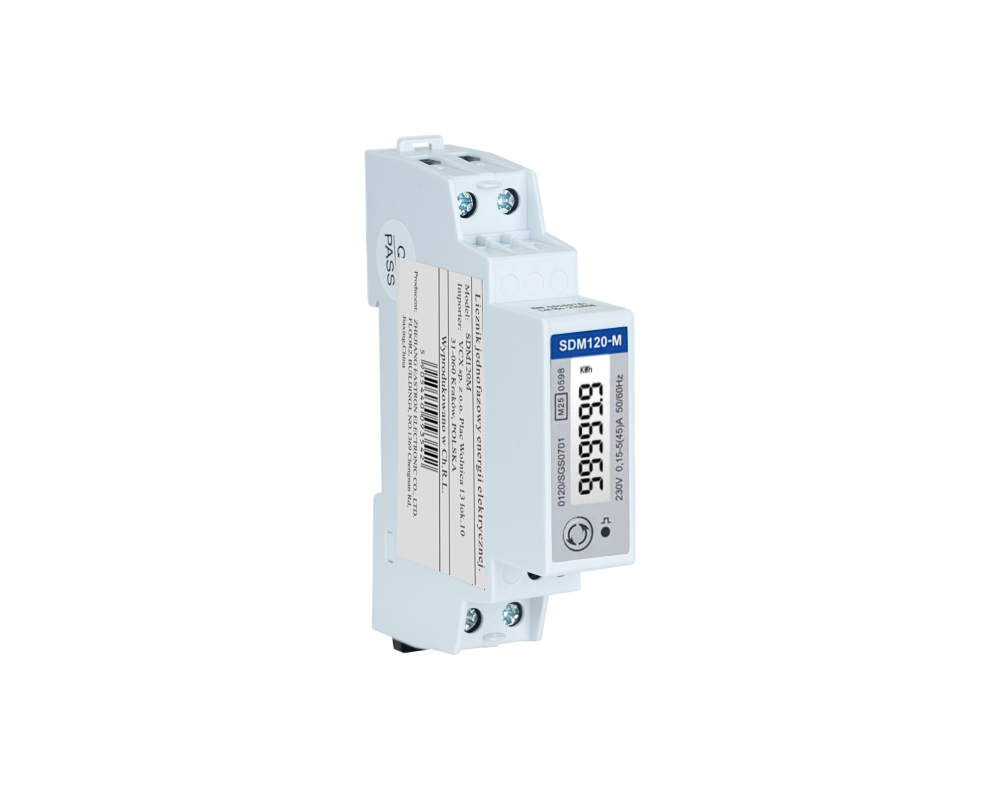

Contor EASTRON de energie monofazat cu Modbus bidirecțional SDM120M (MID)

Descriere

Contor EASTRON de energie monofazat cu Modbus bidirecțional SDM120M (MID)

SDM120M este un contor de energie monofazat cu RS485 Modbus, afișaj LCD iluminat și măsurare bidirecțională a energiei.

SDM120-M este un contor de energie monofazat, montat pe șină DIN, conceput pentru măsurarea directă a consumului de energie electrică și monitorizarea parametrilor cheie ai rețelei în instalațiile monofazate. Dispozitivul măsoară energia activă și reactivă, precum și parametri precum curentul, tensiunea, puterea, factorul de putere și frecvența.

Datorită interfeÈ›ei Modbus RS485 încorporate  È™i ieÈ™irilor în impulsuri, contorul permite citirea datelor de la distanță È™i integrarea cu sistemele de monitorizare È™i gestionare a energiei. Sarcina directă maximă este de 45 A, eliminând necesitatea unor transformatoare de curent suplimentare.

Caracteristici principale:

✔ Măsurarea energiei active și reactive și a numeroși parametri de rețea

✔ Conexiune directă la rețea până la 45 A

✔ Comunicație RS485 Modbus RTU

✔ 2 ieșiri în impulsuri

✔ Afișaj LCD iluminat

✔ Măsurarea energiei bidirecționale

✔ Montare pe șină DIN

✔ Aprobat MID

Aplicație:

✔ Monitorizarea energiei extrase din rețea (import) și introduse în rețea (export) pe o singură fază

✔ Monitorizarea parametrilor rețelei pe o singură fază

✔ Monitorizarea curenților, tensiunilor și puterii reactive pe faza la care este conectat invertorul monofazat

Contor de energie Modbus monofazat VCX Eastron

DATE TEHNICE:

Tensiune și curent:

Tensiune nominală (Un): 230V AC

Interval de tensiune: 176~276V AC (max. 276V)

Curent de intrare: 0,15-5(45)A (max. 45A)

Tensiune circuit: <2W / 10VA

Circuit de curent: <1VA

Frecvență: 50/60Hz

Rezistență AC: 4kV timp de 1 minut

Rezistență la tensiune impulsivă: 6kV (undă de 1,2 μs)

Rezistență la suprasarcină: 30 × Imax timp de 0,01 s

IeÈ™iri în impulsuri:

Ieșire impuls 1: 1000/100/10/1 imp/kWh/kVArh (configurabil)

Ieșire impuls 2: 1000 imp/kWh (neconfigurabil)

Citire maximă: 99.999,9 kWh / kVArh

Sursă de alimentare auxiliară:

Interval de funcționare: 100-277 VAC

Interval de curent: ≤0,04A

Consum: <10W

Precizie:

Tensiune: ±0,5% din intervalul maxim

Curent: ±0,5% din valoarea nominală

Frecvență: ±0,2% frecvență centrală

Factor de putere: ±1% din unitate

Putere activă: ±1% din intervalul maxim

Putere reactivă: ±1% din intervalul maxim

Putere aparentă: ±1% din raza maximă

Energie activă:

➢Clasa 1 sau 0,5 conform IEC62053-21

➢Clasa B sau C conform EN50470-3:2022 (versiunea MID)

Energie reactivă: Clasa 2 conform IEC 62053-23

Izolare:

Rezistență la tensiune alternativă: 4KV timp de 1 minut

Rezistență la tensiunea impulsivă: 6KV

Mediul de lucru:

Temperatura de funcționare: -40℃ până la +70℃

Temperatura de depozitare și transport: -40℃ până la +80

Temperatura de referință: 23℃ ±2

Categoria de instalare: CAT II

Umiditate relativă: 0–95%, fără condens

Altitudine deasupra nivelului mării: până la 2000

Clasa de protecție: II

Locație: mediu uscat

Timp de pornire: 3 secunde

Mediu mecanic: M1

Mediu electromagnetic: E2

Nivel de poluare: 2

Categoria de utilizare: UC2

Parametri mecanici:

Dimensiuni pe șină DIN: 18 × 118 × 64 mm (L × Î × A) – conform DIN 43880

Montare: pe o șină DIN de 35 mm

Grad de protecție (panou frontal): IP51 (pentru utilizare în interior)

Materialul carcasei: autoextinctoare, UL94V-0

EAN: 5905440093542

SKU: SDM 120 M
