SET DE C.C. 95 MM², 2 × 1 M, OCHET Ø8

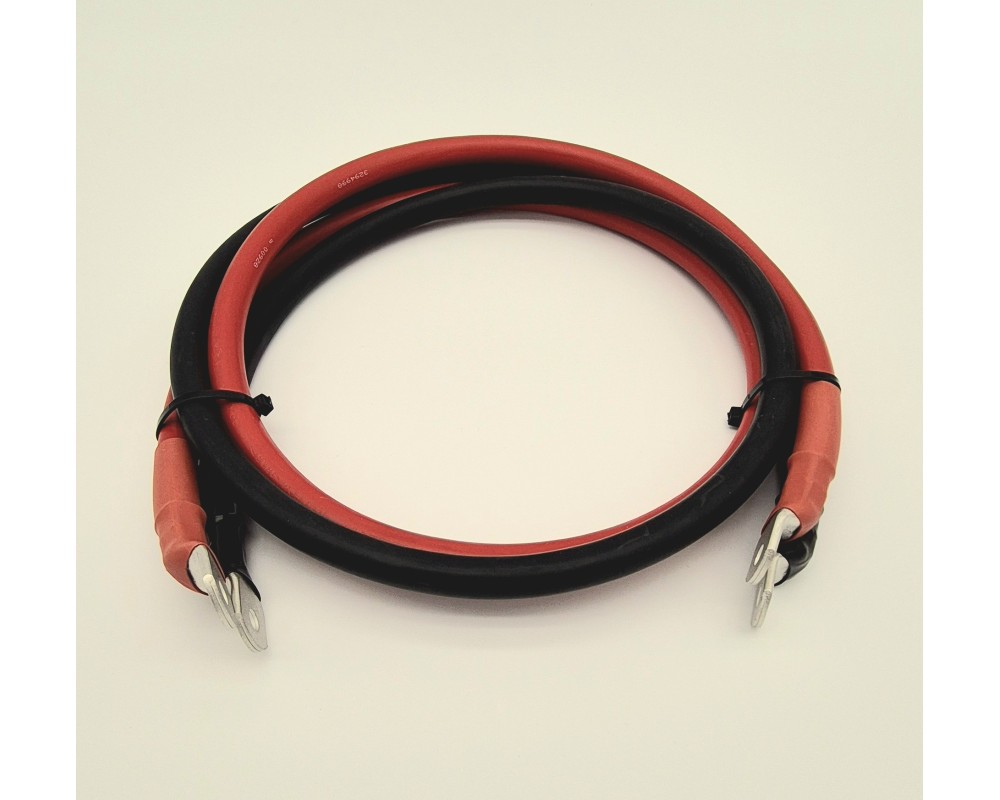

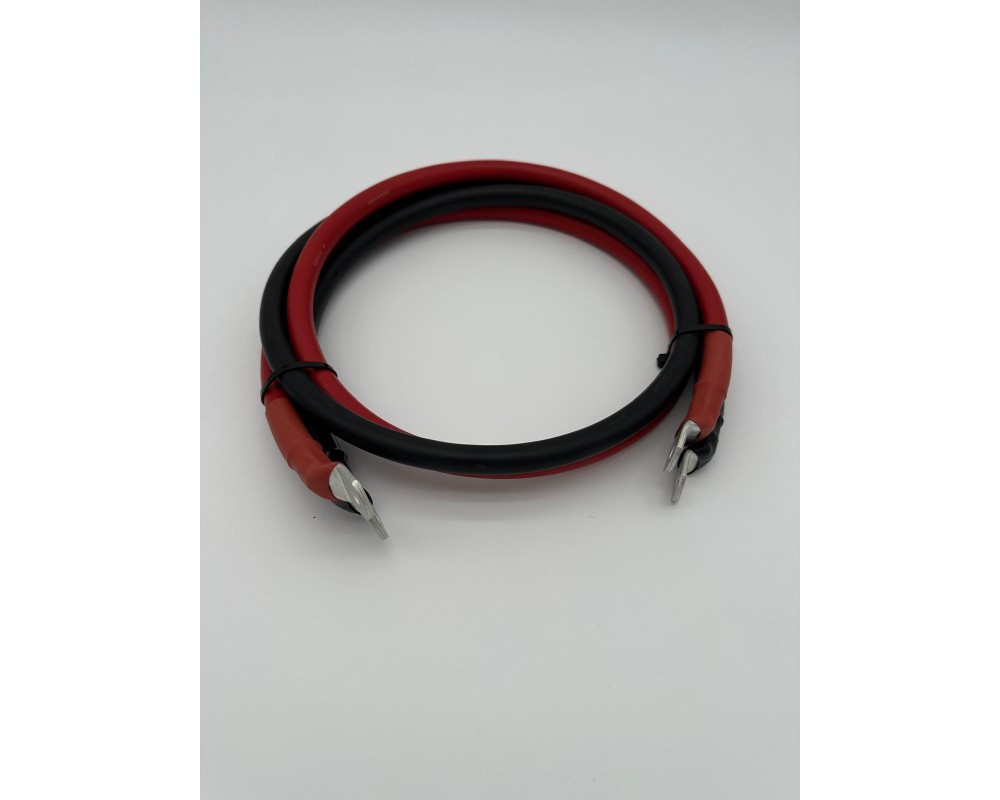

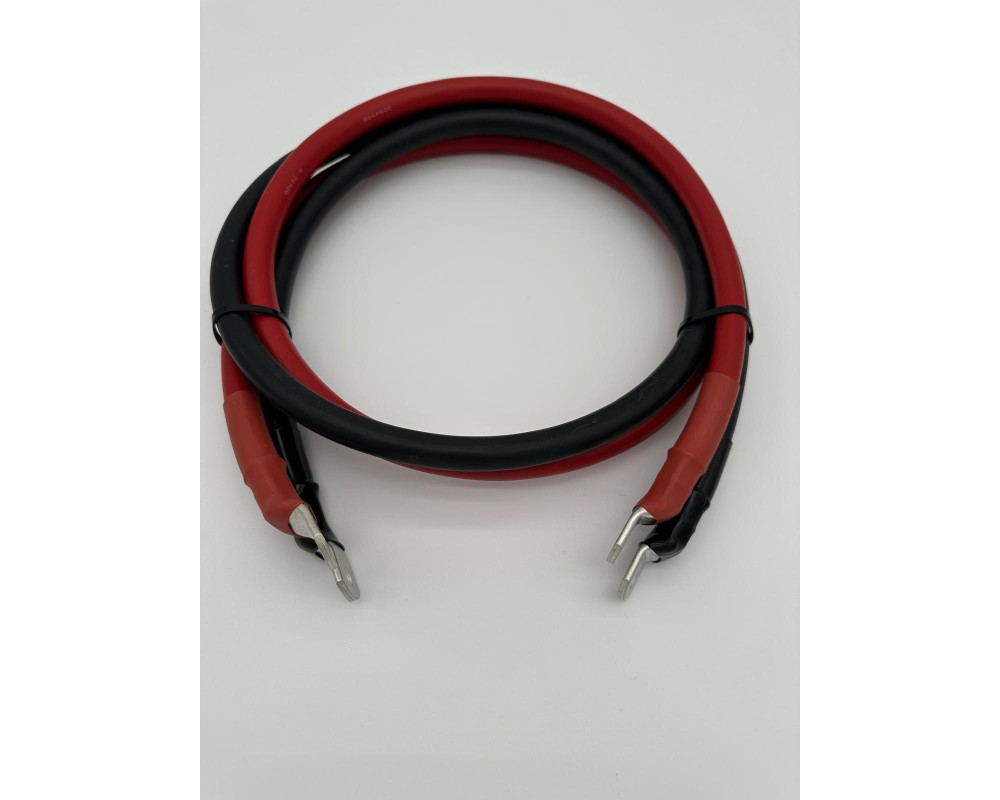

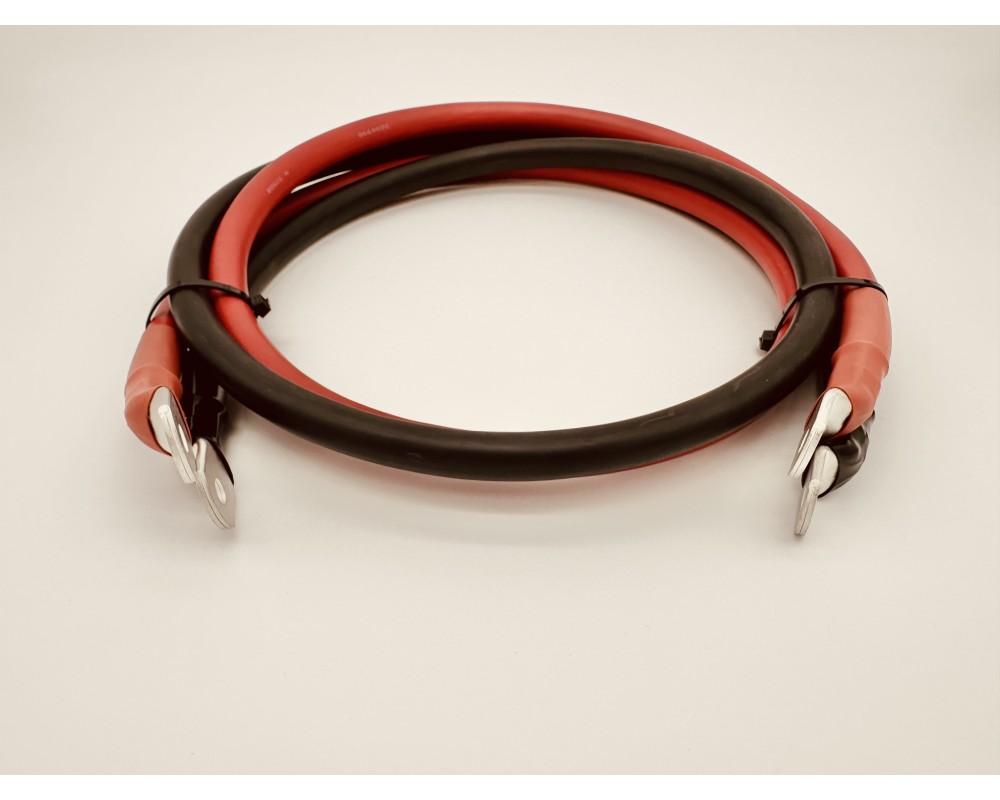

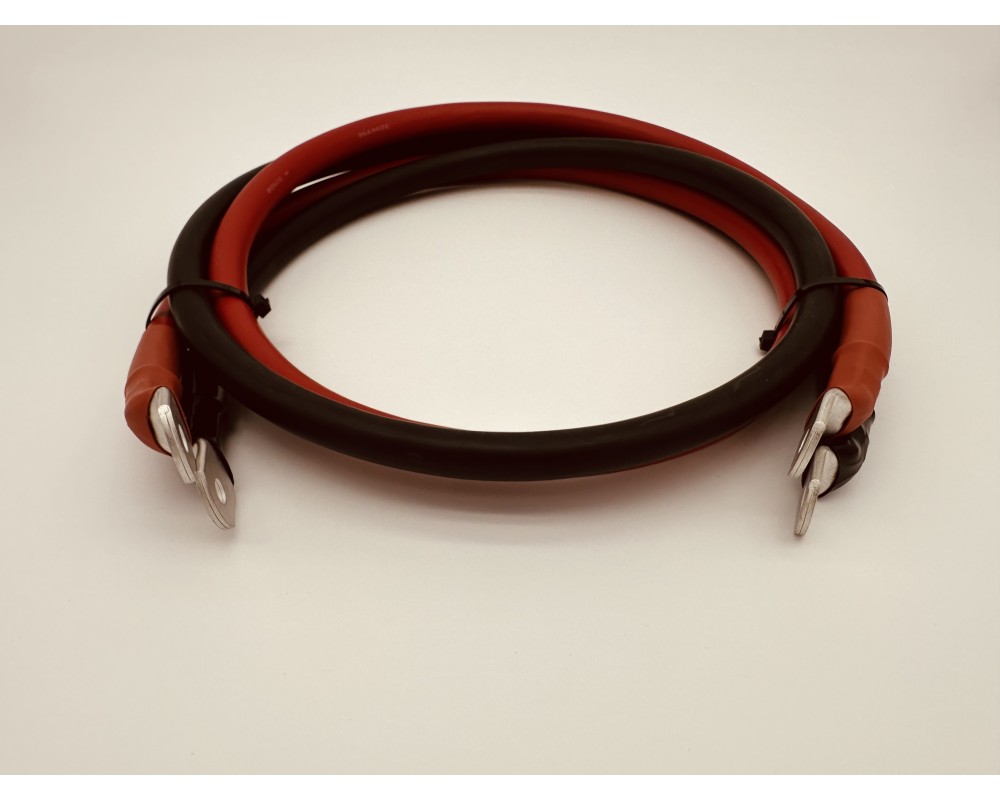

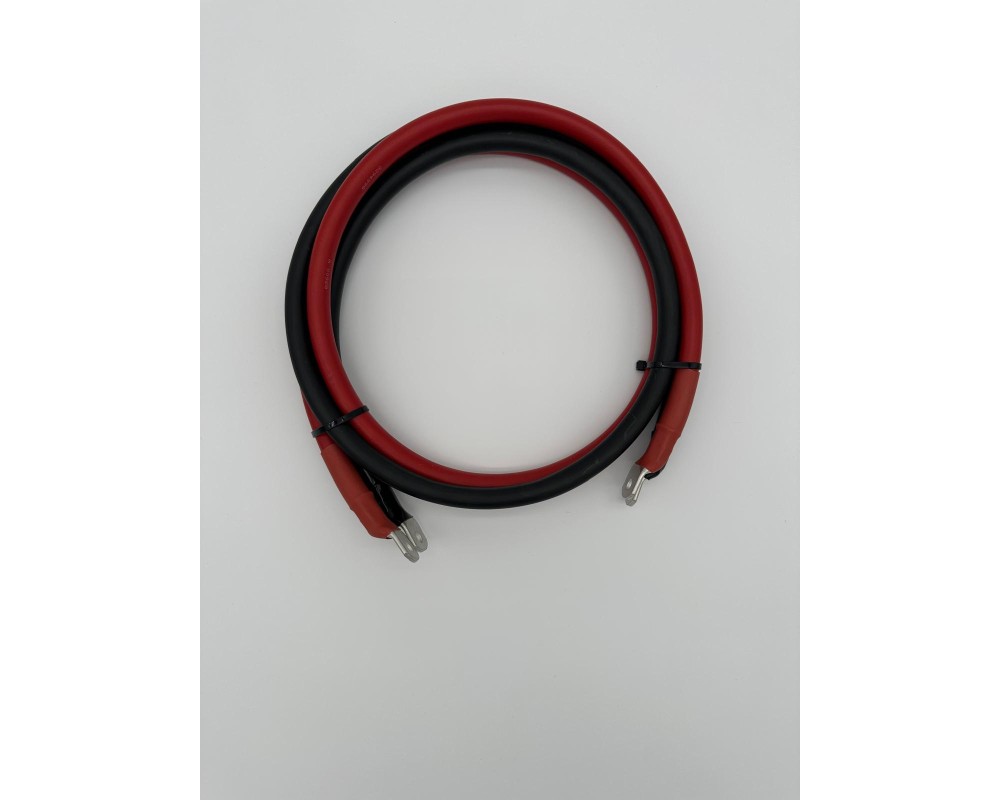

Setul BluPower de cabluri de curent de 95 mm², cu cabluri de 1 m și ocheți Ø8, cuprinde un cablu roșu (plus) și un cablu negru (minus) H07V-K (MYF) din cupru flexibil, cu papuci tubulari de cupru sertizați la ambele capete. Se folosește pe legătura de c.c. a bancului spre invertor sau spre bara colectoare când acumulatorul stă chiar lângă invertor, iar manualul acestuia cere 95 mm² și borne M8.
Pe scurt: Un cablu roșu (plus) și un cablu negru (minus) de 95 mm², fiecare de 1 m, cu ocheți Ø8 sertizați. Pentru 2 × 1 m, curentul maxim recomandat orientativ este de 230 A.
De ce merită ales
Roșu și negru, 95 mm² × 1 mCablul roșu de 1 m se conectează la plus, iar cel negru la minus, astfel încât polaritatea setului de 95 mm² se recunoaște imediat la montaj și la verificări.
95 mm² × 1 m: circa 0,04 VCei 2 m de conductor, dus-întors, au cel mult 0,412 mΩ la 20 °C. La un curent de calcul de 100 A (nu este curentul admisibil al cablului), căderea de tensiune pe cablurile de 95 mm² × 1 m este de circa 0,04 V, fără contactele bornelor.
Papuci M8 pe 95 mm², 1 mFiecare capăt al cablurilor de 95 mm² × 1 m are un papuc tubular de cupru, sertizat pe conductor, cu ochet Ø8 pentru șurub sau prezon M8.
Invertor alăturat, 95 mm²Cablurile de 95 mm² × 1 m acoperă distanța atunci când acumulatorul este montat chiar lângă invertor. La curbe, raza minimă a cablurilor de 1 m este ≈ 6 × diametrul exterior.
Exemple de utilizare
- ✓Într-un sistem autonom cu invertor, pentru legătura dintre bancul de acumulatori și bornele de curent continuu ale invertorului, când manualul cere 95 mm² și borne M8, iar distanța permite cabluri de 1 m.
- ✓În rulote ori autorulote, de la acumulatorul de serviciu la invertor, dacă distanța de 1 m se parcurge fără ca papucii de 95 mm² să fie trași lateral.
- ✓La un banc cu bară colectoare, pentru legătura de 1 m dintre bare și invertor, cu siguranța montată pe cablul roșu de 95 mm².
- ✓Într-un sistem de rezervă cu invertor hibrid, pentru conectarea acumulatorului LiFePO4 sau AGM la intrarea de acumulator, dacă secțiunea de 95 mm², ochetul Ø8 și lungimea de 1 m corespund instalației.
Important: Conectați cablul roșu de 95 mm² la plus și cablul negru la minus; la setul de 1 m, inversarea polarității poate defecta invertorul. Montați pe cablul roșu, la acumulator, o siguranță sau un întrerupător de curent continuu dimensionat după manualul echipamentului: cablurile de 95 mm² × 1 m nu protejează circuitul la supracurent. Strângeți cei patru papuci Ø8 ai setului de 95 mm² × 1 m la cuplul indicat de producătorul acumulatorului și al invertorului, după ce ați deconectat consumatorii și sursele de încărcare. Montajul se face de personal calificat.
Caracteristici principale
- ✓Un cablu roșu și un cablu negru H07V-K (MYF), de 95 mm² și câte 1 m fiecare.

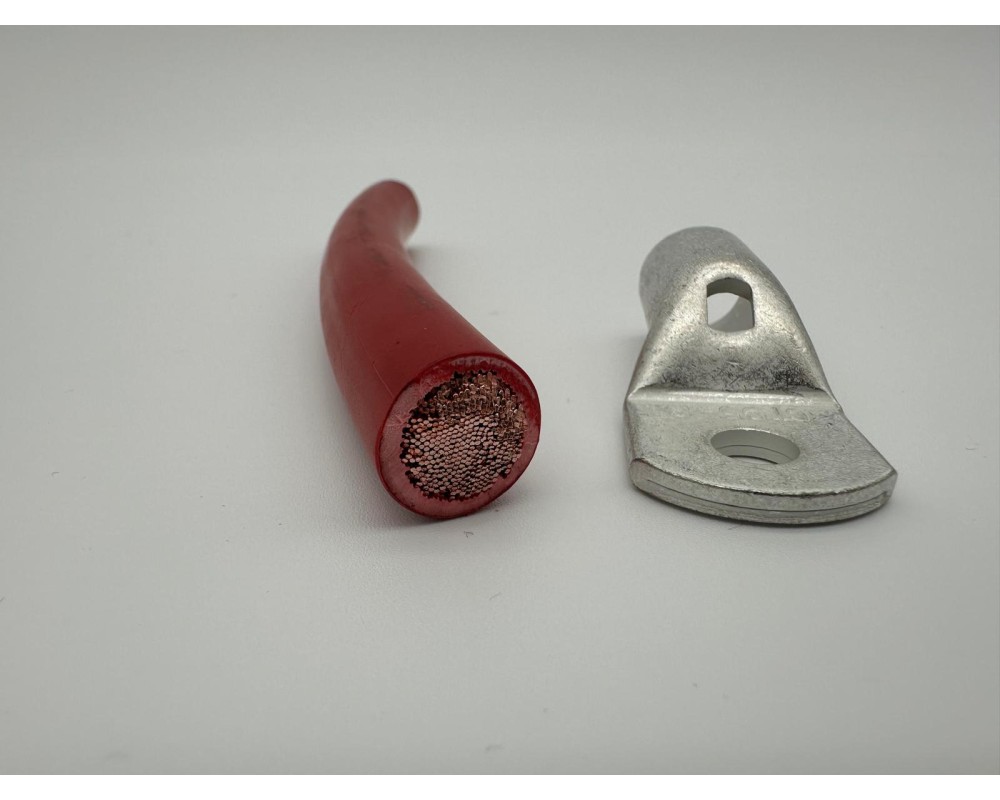

- ✓Cupru multifilar flexibil clasa 5 (EN 60228): cel mult 0,206 Ω/km la 20 °C, adică 0,412 mΩ pe cei 2 m ai setului.
- ✓Izolație PVC, 450/750 V. Conductorul admite cel mult 70 °C.
- ✓Papuci tubulari de cupru sertizați la ambele capete ale cablurilor de 95 mm² × 1 m, cu ochet Ø8 pentru borne M8.
- ✓Curent maxim recomandat orientativ pentru 2 × 1 m de 95 mm²: 230 A, după ghidul de mai jos; dimensionarea finală urmează manualul invertorului și protecția la supracurent.
Specificații tehnice
| Marcă | BluPower |
| Tip | Set de cabluri de c.c. pentru acumulator și invertor |
| Conductor | H07V-K (MYF), cupru multifilar flexibil clasa 5 (EN 60228) |
| Standarde | EN 50525-2-31, EN 60228 |
| Secțiune | 95 mm², fiecare cablu |
| Lungime | 1 m fiecare cablu (2 m în total) |
| Culori | Roșu pentru plus, negru pentru minus |
| Izolație | PVC |
| Tensiune nominală | 450/750 V c.a. (U0/U) |
| Temperatură maximă | 70 °C pe conductor, în funcționare normală |
| Temperatură de utilizare | −30…+70 °C |
| Rezistență | Cel mult 0,206 Ω/km la 20 °C (EN 60228, clasa 5) |
| Terminații | Papuci tubulari de cupru sertizați, cu ochet Ø8 (M8), la ambele capete |
| Rază de îndoire | Cel puțin ≈ 6 × diametrul exterior |
| Comportare la foc | Întârzierea propagării flăcării (EN 60332-1-2) |
| SKU | 510348 |
Ghid orientativ pentru alegerea cablului
Tabelul indică orientativ curentul maxim recomandat în regim continuu, pe secțiuni și pe lungimea fiecărui cablu; celula evidențiată corespunde setului de 95 mm² cu cabluri de 1 m.
| Secțiune | 0,5 m | 1 m | 1,5 m | 2 m |
| 16 mm² | 75 A | 75 A | 55 A | 40 A |
| 25 mm² | 100 A | 100 A | 85 A | 60 A |
| 35 mm² | 125 A | 125 A | 120 A | 90 A |
| 50 mm² | 155 A | 155 A | 155 A | 125 A |
| 70 mm² | 195 A | 195 A | 195 A | 180 A |
| 95 mm² | 230 A | 230 A | 230 A | 230 A |
Pentru acest set: două cabluri de 95 mm², câte 1 m, cu ocheți Ø8: curentul maxim recomandat orientativ este de 230 A.
Pentru setul de 95 mm² × 1 m, ca pentru tot tabelul, valoarea este cea mai mică dintre două limite: curentul admisibil al conductorului H07V-K pozat liber în aer, la o temperatură ambiantă de 30 °C, pentru două conductoare alăturate în c.c., și curentul la care căderea de tensiune pe cablurile dus-întors, cu conductorul la 70 °C, ajunge la 2% din tensiunea nominală de 12 V. La 24 V și 48 V, aceiași 230 A pe cablurile de 1 m corespund unei căderi de tensiune relative mai mici, iar limita termică a secțiunii de 95 mm² rămâne aceeași. Dacă temperatura ambiantă este mai mare sau cablurile de 95 mm² × 1 m sunt fixate pe perete, în tub ori în mănunchi, curentul admisibil scade; secțiunea finală și siguranța se stabilesc după manualul invertorului.
Conținutul pachetului
- ✓1 cablu roșu de 95 mm², 1 m (plus), cu papuci Ø8 la ambele capete
- ✓1 cablu negru de 95 mm², 1 m (minus), cu papuci Ø8 la ambele capete
Întrebări frecvente
De ce 95 mm² și nu 70 mm²?
Pe cabluri de 1 m, 95 mm² are orientativ 230 A în ghid, față de 195 A la 70 mm², și o cădere de circa 0,04 V la 100 A în loc de 0,05 V. Alegeți secțiunea cerută de manualul invertorului pentru curentul absorbit din acumulatori.
Ochetul Ø8 este potrivit bornelor mele?
Setul de 95 mm² × 1 m cu ocheți Ø8 se montează pe borne M8. Pentru borne M10 există varianta Ø10.
Cât de flexibil este cablul de 95 mm²?
Firele subțiri ale clasei 5 îl fac flexibil, dar cablul izolat de 95 mm² se îndoaie pe o rază care nu scade sub ≈ 6 × diametrul exterior. Pe 1 m, planificați traseul astfel încât papucii să nu fie forțați lateral.
Căderea de tensiune din cardul „95 mm² × 1 m: circa 0,04 V” este calculată din rezistența maximă a conductorului clasa 5 la 20 °C; cu conductorul mai cald și cu rezistența contactelor, valoarea reală este mai mare.
