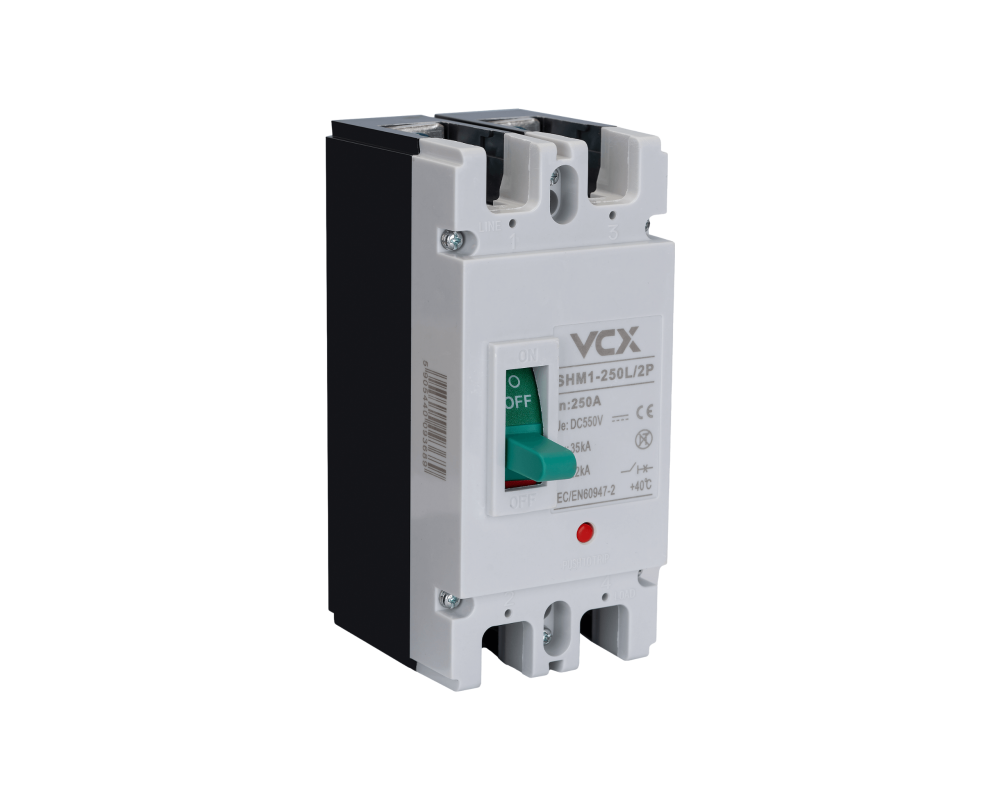

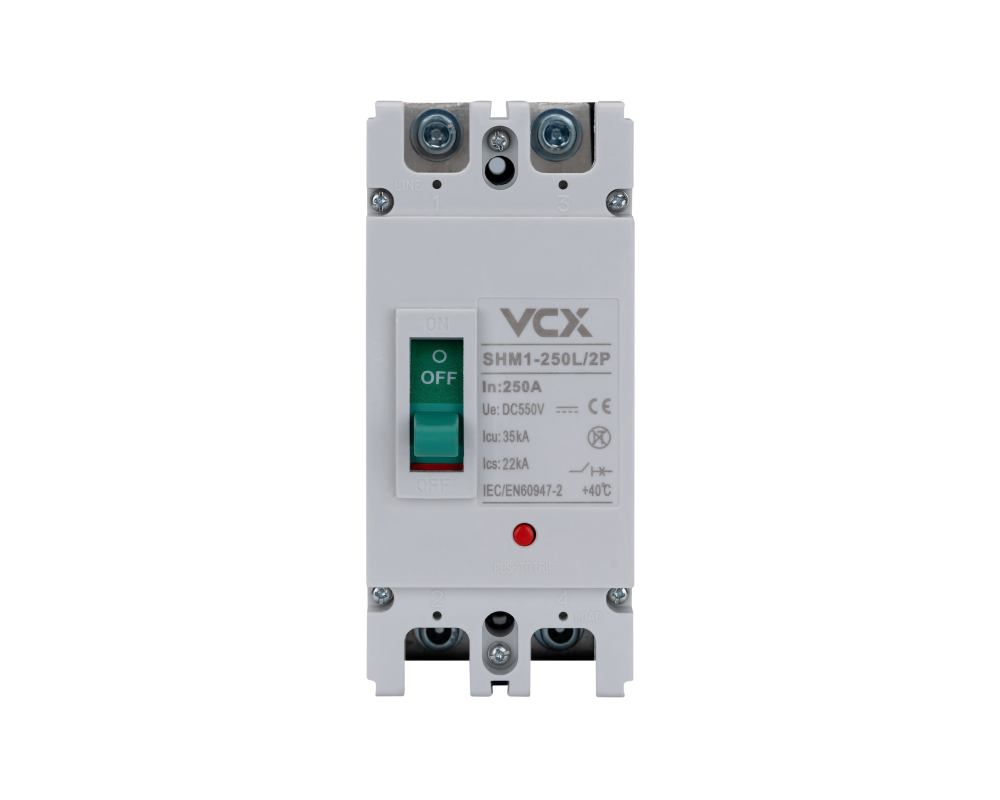

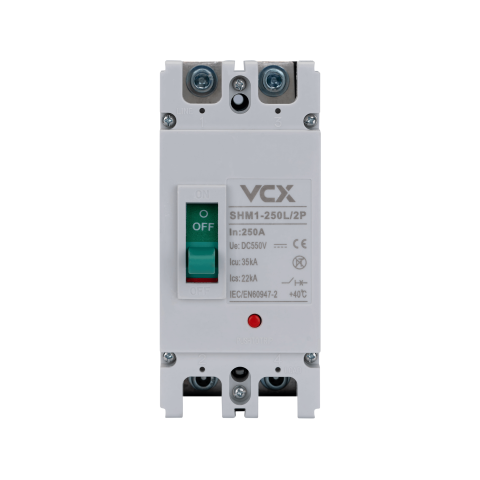

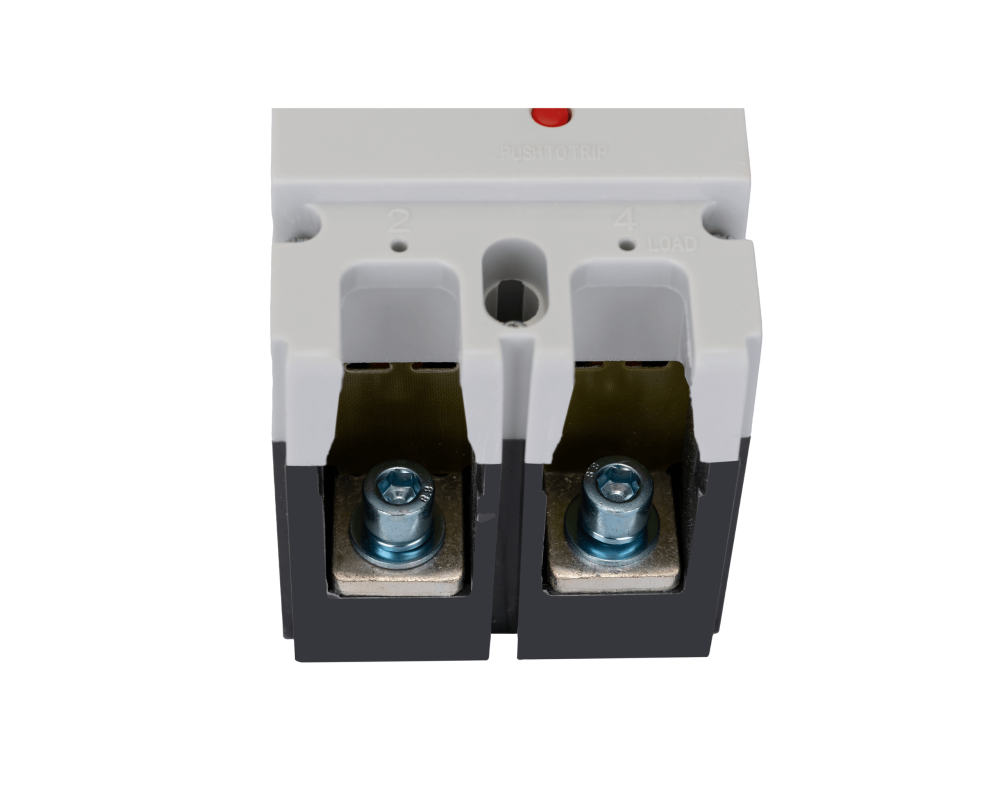

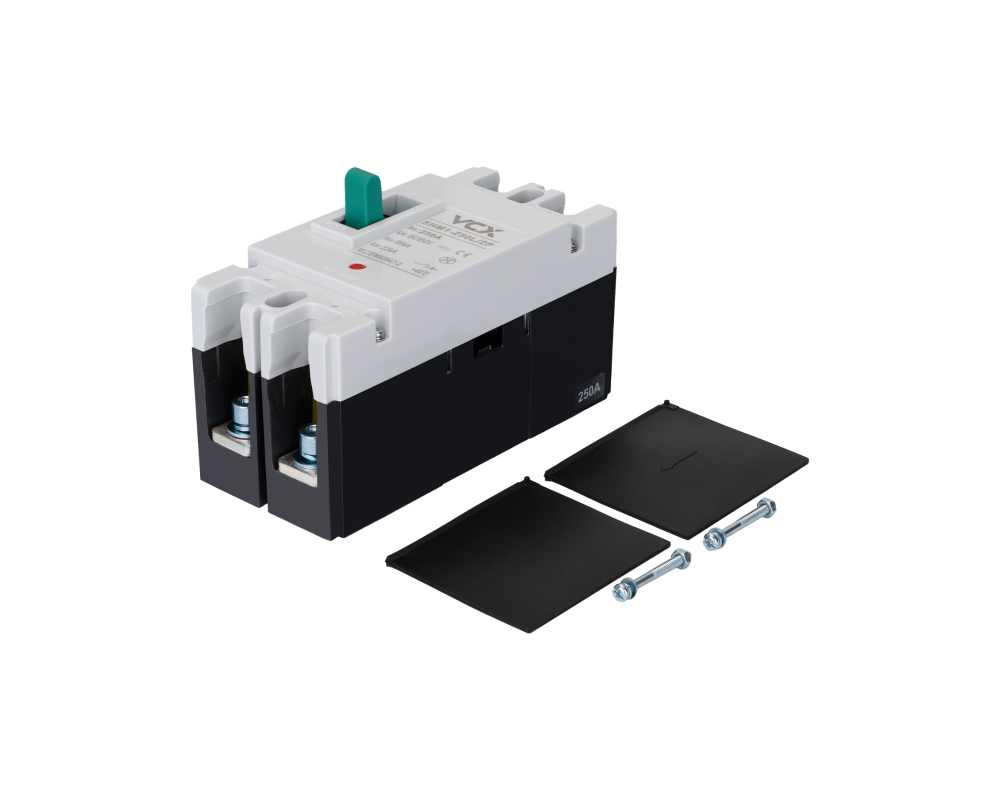

Întrerupător VCX de circuit fotovoltaic CC 550V CC 2P 250A

MarcăVCX
ModelSHM1-250L/2P
TipÎntrerupător automat în carcasă turnată (MCCB) pentru curent continuu
Curent nominal (In)250 A
Tensiune de lucru (Ue)550 V c.c.
Tensiune de izolație (Ui)1000 V
Tensiune de impuls (Uimp)8 kV
Tensiune de încercare (1 min)3550 V, 50/60 Hz
Număr de poli2 (plus pe un pol, minus pe celălalt)
Capacitate de rupere (Icu)35 kA la 500 V c.c.
Capacitate de serviciu (Ics)22 kA
Timp de declanșareCel mult 20 ms
Durabilitate7000 de cicluri mecanice / 2000 electrice
Grad de protecțieIP20
Temperatură de lucru−5…+40 °C
AltitudineCel mult 2000 m
Categorie de instalareIII (circuit principal)
MontajCu șuruburi, pe placă de montaj
ConformitateMarcaj CE, IEC 60947-2
SKUSHM1 250L 2P 250A
  • Cod produs: SHM1 250L 2P 250A
  • Disponibilitate: În Stoc
  • Expediere: Luni sau prima zi lucrătoare
  • Garanție: 2 Ani
  • Transport: 25 Lei (gratuit peste 500 Lei)
  • 289,00 Lei
  • Prețul include TVA
Credit module tbi bank RO 3.4.2

82.42 Lei x 4 rate

  • Brand: VCX

Descriere

PROTECȚIE DE 250 A PENTRU CIRCUITE DE CURENT CONTINUU

VCX SHM1-250L/2P este un întrerupător automat în carcasă turnată (MCCB) cu doi poli, pentru curent continuu de până la 550 V. Protejează la suprasarcină și scurtcircuit circuitele de baterii, sistemele de stocare și alte circuite de curent continuu ale instalațiilor fotovoltaice, iar maneta lui permite și deconectarea manuală.

Pe scurt: Întrerupător automat bipolar de 250 A și 550 V c.c., cu capacitate de rupere de 35 kA la 500 V c.c. și declanșare în cel mult 20 ms. Plusul și minusul trec fiecare printr-un pol.

De ce merită ales

Curent mare, doi poli

Un singur aparat întrerupe și plusul, și minusul unui circuit de până la 250 A. Schema VCX leagă plusul pe un pol și minusul pe celălalt.

Rupere de 35 kA

Capacitatea de rupere la scurtcircuit este de 35 kA (Icu) la 500 V c.c., iar capacitatea de serviciu este de 22 kA (Ics).

Declanșare rapidă

Timpul de declanșare este de cel mult 20 ms. Butonul de test (Push-to-Trip) declanșează aparatul manual, pentru verificare sau pentru o deconectare de urgență.

Durabilitate documentată

Mecanismul este dat pentru 7000 de cicluri mecanice și 2000 de cicluri electrice.

Exemple de utilizare

  • ✓Între un banc de baterii și invertor sau încărcător, ca protecție la suprasarcină și scurtcircuit pe plus și pe minus, cu bateria legată la bornele de sus (LINE), dacă tensiunea bateriei rămâne sub 550 V c.c. și curentul sub 250 A.
  • ✓Într-un sistem de stocare a energiei sau într-un UPS cu baterii, ca întrerupător principal pe circuitul de curent continuu, cu plusul și minusul legate la bornele de sus (LINE) după schema VCX.
  • ✓Într-un tablou de curent continuu al unei instalații fotovoltaice cu tensiune joasă, ca protecție și punct de deconectare, dacă tensiunea în gol a șirului (Voc) la cea mai scăzută temperatură a locului nu depășește 550 V.

Important: Tensiunea maximă de lucru este de 550 V c.c., deci aparatul nu se folosește pe șiruri fotovoltaice de 1000 V. Legați sursa la bornele de sus (LINE), plusul pe un pol și minusul pe celălalt, ca în schema VCX. Temperatura de lucru normală este între −5 și +40 °C; în afara ei sau peste 2000 m altitudine, întrebați furnizorul. Montajul se face de un electrician, cu circuitul deconectat.

Caracteristici principale

  • ✓Întrerupător automat MCCB cu 2 poli pentru curent continuu, 250 A, 550 V c.c.
  • ✓Protecție la suprasarcină și la scurtcircuit.
  • ✓Capacitate de rupere de 35 kA (Icu) la 500 V c.c. și 22 kA (Ics).
  • ✓Declanșare în cel mult 20 ms și buton de test Push-to-Trip.
  • ✓Tensiune de izolație de 1000 V și tensiune de impuls de 8 kV.
  • ✓Carcasă IP20, categoria de instalare III, grad de poluare 3.
  • ✓Conform IEC 60947-2, cu marcaj CE.

Specificații tehnice

MarcăVCX
ModelSHM1-250L/2P
TipÎntrerupător automat în carcasă turnată (MCCB) pentru curent continuu
Curent nominal (In)250 A
Tensiune de lucru (Ue)550 V c.c.
Tensiune de izolație (Ui)1000 V
Tensiune de impuls (Uimp)8 kV
Tensiune de încercare (1 min)3550 V, 50/60 Hz
Număr de poli2 (plus pe un pol, minus pe celălalt)
Capacitate de rupere (Icu)35 kA la 500 V c.c.
Capacitate de serviciu (Ics)22 kA
Timp de declanșareCel mult 20 ms
Durabilitate7000 de cicluri mecanice / 2000 electrice
Grad de protecțieIP20
Temperatură de lucru−5…+40 °C
AltitudineCel mult 2000 m
Categorie de instalareIII (circuit principal)
MontajCu șuruburi, pe placă de montaj
ConformitateMarcaj CE, IEC 60947-2
SKUSHM1 250L 2P 250A

Întrebări frecvente

Îl pot pune pe un șir de panouri de 1000 V?

Nu, tensiunea maximă de lucru este de 550 V în curent continuu. Pentru șiruri de tensiune mare se aleg aparate date pentru acea tensiune.

Contează cum leg polii?

Da. Sursa se leagă la bornele de sus, marcate LINE, cu plusul pe un pol și minusul pe celălalt, ca în schema VCX.

Se montează pe șină DIN?

Nu, este un aparat în carcasă turnată care se fixează cu șuruburi pe placa de montaj a tabloului.

EAN: 5905440093689
